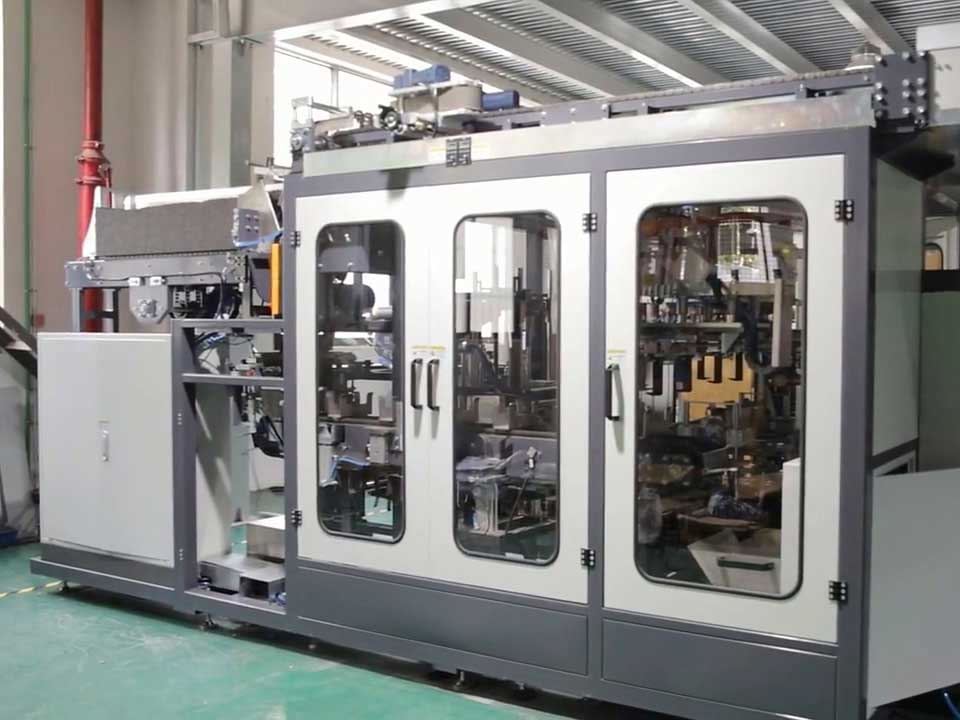

HW-HT-XH01A采用多吸盤連續式吸盤吸盒，整機由PLC人機界面控制，采用了鏈排式連續運動原理，從而保證了高速運行的穩定性。依據客戶對產品所需做聯機儲備接口。物料通過輸送電機驅動階梯式機械吸盤動作經轉輪至裝盒機輸送系統上，并在這個過程中完成進料系統。同時具備檢測功能，并設有自動調節功能使之運行速度能與前段計數包裝機的生產產能貼切匹配。該設備可與連續爐設備，膜包機，裝箱機等前后道設備相連接形成一條龍包裝系統，滿足企業生產，降低勞動力，節省包材等效果。
本機突出優勢介紹：
A:設備外形樣式，設備系統集成性高，一體化。維護保養快捷方便。
B:與連續式烘干爐直接對接，減少過度周轉，占地空間小。留有異常緩存時間工位，主動式送條減少表面磨損，藥粉脫落，減少揚塵。

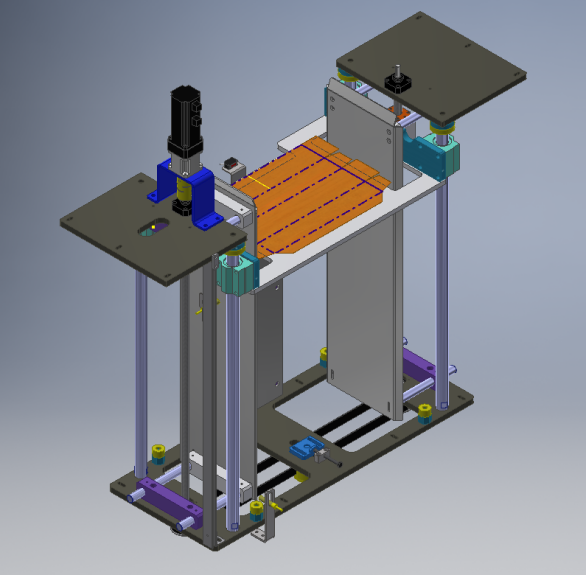

C:紙板料倉存儲容量大，可滿足100分鐘以上存儲，減少人員依賴性。補充紙箱方便，預留自動進料連線自動化。

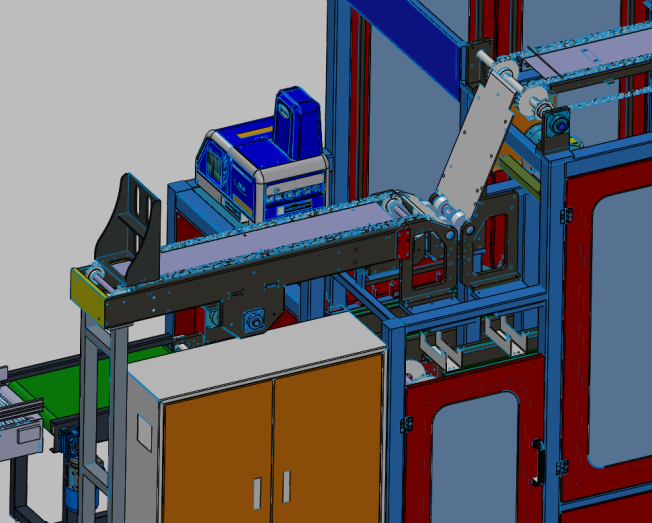

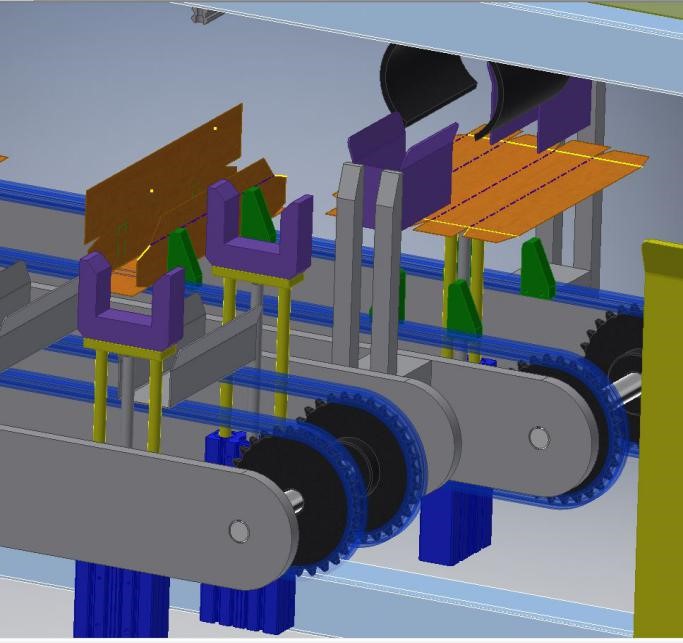

D:自動移栽抓取落盒成型一體化，精度高，減少對紙盒要求。頂升移載抓?。簲?/b>好根的物料落入存儲整形輸送機工位進行整形，使之物料均勻整齊，輸送至頂升工位，將物料頂起，方便抓取。
設備特點：
本機采用由傳感元件、光電、光纖，機械過載保護等裝置組成視覺檢測、監視、報警、故障顯示系統，并設有無產品不裝盒，進盒不到位報警，連續多次無產品或無紙盒自動停機等系列保護措施，以確保機器安穩運行。
HW-HT-XH01A采用多吸盤連續式吸盤吸盒，整機由PLC人機界面控制，采用了鏈排式連續運動原理，從而保證了高速運行的穩定性。依據客戶對產品所需做聯機儲備接口。物料通過輸送電機驅動階梯式機械吸盤動作經轉輪至裝盒機輸送系統上，并在這個過程中完成進料系統。同時具備檢測功能，并設有自動調節功能使之運行速度能與前段計數包裝機的生產產能貼切匹配。該設備可與連續爐設備，膜包機，裝箱機等前后道設備相連接形成一條龍包裝系統，滿足企業生產，降低勞動力，節省包材等效果。
|
項目/型號 |
HW-HT-XH01A |
|
裝盒速度 |
≥12盒/分鐘（視計數速度、紙質而定） |
|
設備計數精度 |
99.7% |
|
稱重精度： |
滿足±1.5‰（1根誤差范圍內） |
|
紙盒尺寸范圍 |
約350*73*60mm(一片式紙板）等多種尺寸 |
|
紙盒紙質要求 |
120-250g/m3（表覆膜，以實際樣品為標準）無明顯受潮，符合自動箱壓痕條件（乙方提供樣品） 參考標準:GB/T451.3-2018紙和紙板定量的測量法 |
|
焊條要求 |
焊條無明顯偏差，直徑偏差在0.8MM以內 |
|
電機功率 |
22KW |
|
電源類型 |
三相五線制380V±10% 50Hz |
|
機器噪音 |
≤75dB |
|
氣 源 |
≥0.6Mpa |
|
耗 氣 量 |
1400L/min |
|
外形尺寸 |
L4750×W1950×2680mm（以實際為準） |
|
整機重量 |
2200kg |
|
環境溫度： |
0~50℃ |
主要配置
|
部件名稱 |
品牌 |
產地 |
|
熱熔膠機 |
諾信 |
美國 |
|
PLC可編程控制器 |
西門子 |
德國 |
|
變頻器 |
施耐德 |
法國 |
|
伺服電機 |
臺達 |
臺灣 |
|
光纖、 放大器 |
基恩士 |
日本 |
|
接近開關 |
宜科 |
德國 |
|
光電開關 |
SICK |
德國 |
|
動力系統 |
晟邦 |
臺灣 |
|
氣動元件 |
SMC |
日本 |
|
指示燈 |
施耐得 |
法國 |
|
漏電斷路器 |
施耐得 |
法國 |
|
斷路器 |
施耐得 |
法國 |
|
吸盤 |
IPA |
日本 |
|
稱重傳感器系統 |
托利多 |
瑞士 |
